martes, 18 de diciembre de 2012

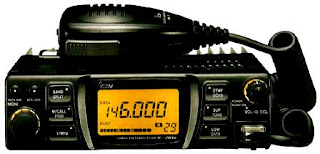

Repetidor en Banda Cruzada Con ICOM IC-281H

Con lo populares y baratos que se están haciendo los Walkies doble banda (VHF/UHF), me había hecho a la idea que ya no necesitaba mi ICOM  IC-281H; salvo la ventaja de tener más potencia (lo cual ya no me resultaba interesante dada la cercanía de las repetidoras en mi área), estaba decidido a vender el equipo pensando en que le serviría mejor a alguien como móvil en su vehículo; pero recordé que alguna vez había leido que este radio servía como repetidor, cosa que en su momento consulté infructuosamente.

Ahora la cosa ha cambiado porque resulta que el ICOM IC-281H si que se puede usar como repetidor; pero en Banda Cruzada.


Este radio posee ambas bandas para recepción (VHF/UHF); pero solo puede transmitir en 2 mts (VHF); asi las cosas. tiene una funcionalidad que le permite retransmitir por 2 mts(VHF), lo que recibe en 70 cms(UHF) sin ningún cacharreo o modificación. Nuevamente para un radio que ya muchos consideran obsoleto, resulta ser una funcionaldad bien interesante si tenemos en cuenta que hay muchos Walkies doble banda en el mercado que pueden ser configurados para operación en Banda Cruzada.


Configurar el Repetidor
Para configurar el ICOM IC-281H en modo de repetidor simplemente establezca el VFO de la banda de 2 mts en la frecuencia de salida deseada (Frecuencia de transmisión de la repetirora), luego establezca el VFO de la banda UHF en la frecuencia de entrada deseada (Frecuencia de recepción de la repetidora); presione las teclas Band y Set simultáneamente hasta que aparezca una letra "L" intermitente en el extremo inferior derecho de la pantalla; de esta forma queda habilitado el radio en modo de repetidor. Para deshabilitar el modo de repetidor basta presionar la tecla Set.



Configurar los Walkies
Para usar este repetidor usamos los Walkies doble banda, configurándolos para transmitir en UHF y recibir en VHF, estableciendo las frecuencias que hayamos seteado en el ICOM IC281-H.
Particularmente tengo los Baofeng UV-5R y Baofeng UV-3R, los cuales pueden ser configurados fácilmente por software. Proximamente estaré montando aquí los videos del cacharreo.



Ahora las Preguntas
Muy bien; me gustaría que alguien nos explicara como es posible esto, ya que entendía que un repetidor estaba compuesto por una parafernalia de equipos; dos radios, duplexers finamente ajustados y algo más.
¿Cómo es que se discrimina la señal que entra de la que sale sin que se generen retroalimentaciones o inducciones?, ya que en la práctica se esta utilizando la misma antena para recepción y transmisión.
No he hecho pruebas extensas; las haré con seguridad; pero me gustaría saber de antemano: ¿qué restricciones puedo tener con el uso de este equipo como repetidor?, ¿Se puede usar como un repetidor convencional, diseñado explicitamente para ello y operando "full time", o es mejor tenerlo como una especie de respaldo para casos de emergencia?. ¿Con que propósito específico se habrá incluido esta funcionalidad en este equipo aparentemente tan básico? (Ya estuve fisgoneando con el fabricante y no logré entontrar nada al respecto; por eso hago aquí las preguntas a ver si alguien se anima a hacernos las claridades, en tanto que pueda hacer pruebas mayores)

En fin todos los comentarios y aclaraciones son bienvenidos; me daré a la tarea de hacer los experimentos por cuenta propia y les compartiré aqui los hallazgos.

73s

miércoles, 16 de mayo de 2012

Día Internacional de las Telecomunicaciones

El 17 de Mayo, se celebra el día Internacional de las Telecomunicaciones.
Ah! las Telecomunicaciones... que sería de nosotros hoy sin la tecnología que permite que las redes humanas interactúen.
Interacción, esa necesidad humana de contacto con el otro; a veces mucho, a veces poco; esa relación que permite compartir culturas y saber de cosas increíbles o maravillosas al otro lado del mundo, o en ocasiones también tristes y desagradables.


El monumento en la ciudad de Berna, es la metáfora perfecta del ideal que subyace bajo las tecnologías que nos permiten comunicarnos y que han sabido aprovechar muchas compañías a lo largo del mundo, con frases como "mejor conectados" o "siempre juntos a pesar de la distancia".

Hoy tenemos conciencia de que no siempre fue así; pero es seguro que para las generaciones recientes y venideras les parecerá algo tan natural y del entorno, que no considerarán la posibilidad del mundo sin ella. Hemos recorrido un gran camino a pasos cada vez más largos gracias a la tenacidad de muchas personas, hombres y mujeres dedicados y apasionados que es como se logran siempre las grandes cosas. Hoy parafraseo la misma pregunta que se transmitiera en el  principio de las cosas (el de las telecomunicaciones) entre las ciudades de Baltimore y Washington:

¿ Qué nos ha deparado Dios ?


sábado, 7 de enero de 2012

La Brújula (Parte 2)

Tipos de Brújula

Aunque en general las brújulas sirven para lo mismo, su diseño particular las hace más apropiadas para uno u otro uso. De acuerdo con ello hay brújulas diseñadas para su uso con mapas; son las brújulas cartográficas, y brújulas diseñadas para la navegación, sea a pie ("brújulas de marcha") o en algún vehículo. Se fabrican además brujulas muy especializadas y de alta precisión para la milicia, la navegación en los océanos, la actividad de topógrafos, geólogos y guardabosques. Cada una de ellas brindará más o menos confort para su uso e información adicional gracias a sus cuadrantes de medidas y guias disponibles.

Las brújulas cartográficas son montadas sobre materiales transparentes de manera que pueda sobreponerse en el mapa y así realizar las lecturas comodamente.
Brújula Cartográfica.


Las brujulas de marcha normalmente incluyen mirillas a través de las cuales alinear los objetos en el horizonte y hacer las lecturas. Las "Lensáticas" por lo que veo son muy populares.

Brújula de Marcha.

Las brujulas más especializadas se diseñan para una actividad particular y disponen de mecanismos más o menos complejos como niveles esféricos, clisímetos y péndulos (para hacer mediciones de inclinación y desnivel).
Brújula Geológica tipo Brunton.


Muy bien en una parte final exploraremos el uso básico de la brújula para la navegación a pie que es lo más sencillo de abordar. Por lo pronto les dejo algunos enlaces sobre los tipos de brújula :

Sobre la brújula en Wikipedia.

La orientación en los deportes de competición

Brújulas Brunton y Freiberger
